一、推挽式變換器基本原理

推挽式變換器作為電力電子領域中重要的功率轉換電路，主要通過兩個開關管的交替導通來驅動變壓器的初級繞組，從而實現能量的有效傳遞以及電壓的轉換功能。其核心運行機制在于借助相位差為 180° 的控制信號，精準控制兩個開關管的輪流導通與關斷，將直流輸入電壓轉變?yōu)楦哳l交流電壓，經變壓器耦合后，再通過整流濾波環節，最終獲取穩定可靠的輸出電壓，以滿足各類電氣設備的供電需求。

二、工作原理詳細步驟

（一）交替導通與能量傳遞階段

VT1 導通階段 ：當控制信號 UA 處于高電平狀態時，開關管 VT1 導通，此時輸入電壓被施加到變壓器初級繞組 Np1 的兩端，進而在初級繞組中形成不斷線性增長的初級電流 Ip1。由于變壓器的電磁感應原理，次級繞組 Ns2 會感應出相應的電壓，該電壓使得二極管 VD2 滿足導通條件而導通，電流經過濾波電感 L 向負載持續供電，實現能量從初級到次級的傳輸與初步轉換。

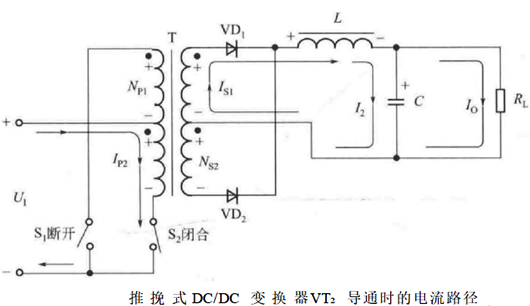

VT2 導通階段 ：同理，當控制信號 UB 呈現高電平狀態時，開關管 VT2 導通，輸入電壓轉而施加到初級繞組 Npz 的兩端，形成線性增加的初級電流 Ip2。此時次級繞組 Ns1 感應出反向電壓，促使二極管 VD1 導通，濾波電感 L 繼續發揮儲能作用并向負載供電，保障負載兩端電壓的穩定與連續性。

整個交替導通過程在脈寬調制器（PWM）產生的兩路互補信號的精準控制下有序進行，嚴格確保兩個開關管交替工作，堅決避免出現同時導通的故障情況，以保障電路的安全穩定運行。

三、推挽式變換電路分析

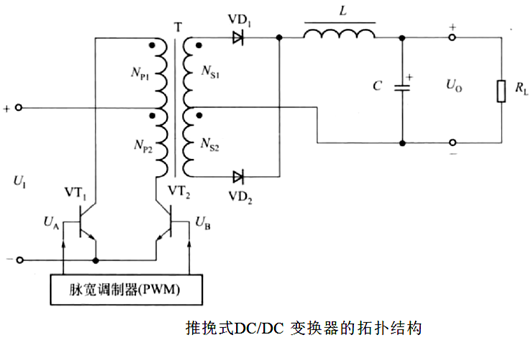

推挽式 DC/DC 變換器主要依靠兩個功率開關管 VT1 和 VT2 的交替導通來達成高效能量轉換目標，其具體電路運行狀態如下：

（一）控制信號 UA 為高電平時（VT1 導通，VT2 關斷）

電路狀態 ：控制信號 UA 一旦變?yōu)楦唠娖剑_關管 VT1 即刻導通，與此同時，VT2 處于關斷狀態。此時，VT1 導通相當于在電路中閉合了開關 S1，而 VT2 關斷則相當于開關 S2 斷開，電路路徑發生相應切換。

電流路徑及能量傳輸 ：輸入電壓 U1 迅速施加到初級繞組 Np1 的兩端，在初級繞組中初級電流 Ip1 開始線性增長。在變壓器的耦合作用下，次級繞組 Ns2 產生感應電壓 Us2，該電壓施加到輸出濾波電感 L 的左端，驅動形成線性增加的次級電流 Is2，進而在負載上產生輸出電壓 Uo，滿足負載的用電需求。這一過程實現了能量從輸入端到輸出負載端的有效傳遞與初步轉換，濾波電感 L 和后續的濾波電路共同作用，進一步提升輸出電壓的穩定性和質量，確保其符合負載設備的供電要求。
