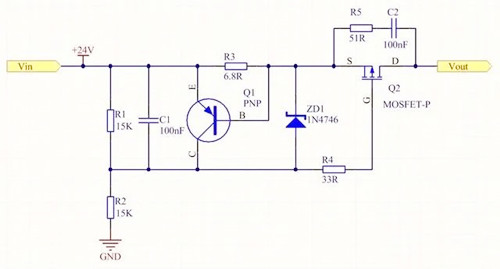

限流恒流電路，該電路能夠在輸出電流低于設定閾值時，使輸出電流由負載決定；而當負載加重導致輸出電流達到閾值時，輸出電流將穩定在閾值保持恒定，若負載繼續加重，輸出電壓 Vout 將隨之下降。
電路組成與功能
電路中的 R1 和 R2 作為分壓電阻，確保 MOS 管 Q2 的 Vgs 電壓穩定在 12V。ZD1 穩壓二極管在輸入電壓波動時，起到限制 Q2 的 Vgs 電壓的作用，避免其超過 MOS 管規格書中的 Vgs 限制，從而保護 MOS 管。電容 C1 是緩啟動電容，上電初期，由于 C1 電壓為零，A 點電壓達到最高值，隨著電容充電，充電電流逐漸減小，A 點電壓隨之下降，電容電壓逐漸上升，這一過程確保 Q2 的 Vgs 緩慢增大，實現 Q2 開關動作的緩啟動。
工作原理
當負載電流達到特定閾值，即 R3 上的壓降達到約 0.7V 時，Q1 導通。閾值電流計算公式為 0.7V/6.8R，為了計算方便，設定該閾值約為 100mA。
當輸出電流小于 100mA 時，Q1 不工作，輸出電流完全由負載大小決定。隨著負載加重，輸出電流增加，當負載加重至輸出電流接近 100mA 時，R3 上的電壓使 Q1 發射結導通，Q1 開始工作。Q1 導通后，MOS 管的 Vgs 電容上存儲的電壓通過 Q1 放電，導致 Vgs 電壓下降。Vgs 電壓下降會增加 MOS 管 DS 極間的等效電阻。最終，Vgs 電壓下降到一定程度，使得 MOS 管 DS 極間的電阻增大到足以使整個回路的總阻抗保持不變，從而限制輸出電流不超過 100mA。
當負載繼續加重時，Vgs 電壓繼續下降，MOS 管 DS 極間的電阻繼續增大，從而確保輸出電流不超過 100mA。若負載減輕，MOS 管的 Vgs 電壓會上升，DS 極間電阻減小，以維持輸出電流為 100mA。
電路關鍵點
該電路的核心在于 MOS 管的特性。只要深入理解 MOS 管的輸出特性，就能更好地掌握電路的工作原理。Vgs 電容放電回路在電路中起到關鍵作用，它確保了電路在負載變化時能夠快速響應并穩定輸出電流。通過合理選擇 MOS 管和相關元件參數，可以實現對輸出電流的精確控制，滿足不同的應用需求。
