一、光耦概述
光電耦合元件，簡稱光耦，是一種以光為媒介傳輸電信號的裝置，其關鍵功能在于平時能有效維持電信號輸入與輸出之間的良好隔離，在需要時又能使電信號以光的形式穿透隔離層，實現信號的傳遞。

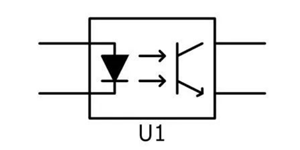

在電子電路中，光耦通常用字母O或U來表示，具有獨特的電路符號。
光耦在開關電源電壓反饋隔離、電路隔離控制等諸多場景中應用廣泛，是電子電路中不可或缺的重要元件。
二、光耦主要參數詳解
反向電流IR：當在被測管兩端施加規定的反向工作電壓VR時，流經二極管的電流即為反向電流IR。
反向擊穿電壓VBR：當被測管通過的反向電流IR達到規定值時，其兩極間所產生的電壓降就是反向擊穿電壓VBR。
正向壓降VF：當二極管通過規定值的正向電流時，正負極之間所產生的電壓降稱為正向壓降VF。
正向電流IF：在給被測管兩端施加一定正向電壓的條件下，流經二極管的電流即為正向電流IF。
電流傳輸比CTR：在輸出管工作電壓為規定值的前提下，輸出電流與發光二極管正向電流之比定義為電流傳輸比CTR，它是衡量光耦合器傳輸效率的關鍵指標。
脈沖上升時間tr與下降時間tf：在規定的條件下，向光耦合器的發光二極管輸入規定電流IFP的脈沖波，輸出端相應地輸出脈沖波。輸出脈沖前沿幅度從10%上升至90%所需的時間為脈沖上升時間tr；輸出脈沖后沿幅度從90%下降至10%所需的時間為脈沖下降時間tf，這兩個參數直觀地反映了光耦合器的響應速度。
隔離電壓Vio：即光耦合器輸入端與輸出端之間的絕緣耐壓值，體現了光耦合器的電氣隔離能力。
隔離電容Cio與隔離電阻Rio：分別代表光耦合器件輸入端與輸出端之間的電容值和絕緣電阻值，對光耦合器的抗干擾性能和穩定性有著至關重要的影響。
此外，在傳輸數字信號時，還需關注光耦的上升時間、下降時間、延遲時間和存儲時間等參數。
