在半導體照明領域，LED 封裝作為關鍵環節，對產品性能起著決定性作用。以下是關于 LED 封裝的深入剖析。
一、技術背景
LED，即發光二極管（Light Emitting Diode），憑借高效節能、長壽命、環保等優勢，在照明、顯示與通信行業廣泛應用。其技術發展迅速，尤其封裝技術的創新對提升整體性能意義重大。
二、工藝原理
LED 封裝是將芯片與電路、散熱部件等結合，并用封裝材料密封，以實現保護與散熱功能。封裝需確保燈芯安全并保持透光性，其質量直接影響外觀、光學性能、壽命及可靠性。封裝形式多樣，如球形、貼片、模塊封裝等，材料涵蓋有機、無機及復合材料。
三、大功率封裝挑戰
大功率 LED 封裝因復雜結構與工藝，對使用性能和壽命影響顯著，尤其是大功率白光 LED 封裝，成為行業研究焦點。其封裝過程中，需精準控制散熱與光學設計，以滿足高功率下的性能要求。
四、主要功能
機械保護 ：增強物理穩定性，提升抗沖擊與抗振動能力，確保在各種環境下的可靠性。
散熱管理 ：降低芯片結溫，通過優化散熱結構與材料，延長使用壽命，提升發光效率。
光學控制 ：精確控制光束分布，提高出光效率，滿足不同應用場景的照明需求。
供電保障 ：涵蓋交流 / 直流轉換及電源控制，確保穩定供電，維持正常發光。
五、工藝流程

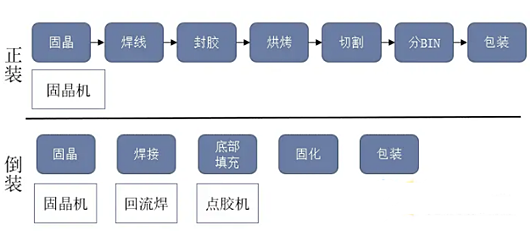

（一）正裝與倒裝
正裝工藝包括固晶、焊線、封膠、烘烤、切割、分BIN、包裝等步驟；倒裝工藝則涉及固晶、回流焊、底部填充、固化、包裝等環節。
（二）關鍵步驟詳解
固晶 ：用固晶膠將芯片粘于支架，經烘烤后進入下一道工序，需精準控制膠水位置與高度。
焊線 ：以金線連接芯片電極與支架，確保電氣連接可靠，要求焊點牢固且無虛焊。
灌膠（模壓） ：依據產品類型選擇灌膠或模壓，控制膠水質量與固化條件，防止氣泡與雜質。
切割（分離） ：將連體材料分離成單個 LED，需保證切割精度與表面平整度。
分光 ：按客戶需求分出色溫，要求精準檢測與分類設備。
包裝 ：采用卷帶或散裝包裝，確保防潮、防靜電，滿足存儲與運輸要求。
六、工藝要點
（一）芯片檢驗
鏡檢材料表面有無機械損傷及電極圖案完整性，確保芯片尺寸與電極大小符工藝要求，從源頭把控質量。
（二）擴片
擴片機擴張芯片間距，便于后續操作。手工擴張易導致芯片掉落浪費，應謹慎使用，確保芯片間距均勻。
（三）點膠
依據芯片襯底類型選擇銀膠或絕緣膠，嚴格控制點膠量、位置與高度，注意銀膠與絕緣膠的貯存與使用要求。
（四）備膠
備膠效率高于點膠，但適用范圍有限。用備膠機將銀膠涂于芯片背面電極，再安裝于支架，需保證膠層均勻與粘附牢固。
（五）手工刺片與自動裝架
手工刺片靈活性強，適用于多種芯片安裝；自動裝架結合沾膠與安裝步驟，需熟悉設備操作編程與調整精度，選合適吸嘴防止芯片損傷。
（六）燒結
燒結使銀膠固化，嚴格監控溫度，防止批次性問題。依膠水類型與工藝要求設定溫度與時間，確保固化質量。
（七）壓焊
壓焊是關鍵環節，包括金絲球焊與鋁絲壓焊。監控拱絲形狀、焊點形狀與拉力，深入研究材料、超聲功率、壓力及劈刀選用等。
（八）封裝方式
點膠封裝、灌膠封裝與模壓封裝各有特點。點膠封裝注重氣泡、缺料與色差控制；灌膠封裝關注環氧注入與固化；模壓封裝強調模具設計與材料流動性。
（九）固化與后固化
固化使封裝環氧固化，后固化則進一步提高粘接強度并進行熱老化，需嚴格控制溫度與時間條件。
（十）切筋與劃片
切筋切斷連筋，劃片分離 PCB 板上的 LED，要求切割設備精度高，確保分離后產品外觀與性能。
（十一）測試與包裝
全面測試光電參數、外形尺寸，依客戶需求分光。包裝時注意防靜電、防潮，確保成品質量與運輸安全。
