鼠籠型異步電動機因價格低廉,性能可靠,在工業領域得到廣泛應用。隨著近年來各種新技術、新工藝的出現,

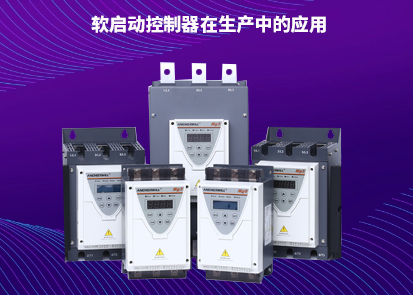

對鼠籠型異步電動機的起動和停止提出了新的要求,而軟起動器的出現滿足了這一要求。 軟啟動控制器是一種
集電機軟起動、軟停車、泵控制、定時低速運行、輕載節能和多種保護功能于一體的新穎電機控制裝置,國外
稱為Soft Starter。它的主要構成是串接于電源與被控電機之間的三相反并聯閘管及其電子控制電路。運用不同
的方法,控制三相反并聯閘管的導通角,使被控電機的輸入電壓按不同的要求而變化,就可實現不同的功能。
(1)軟啟動在啟動時間st內,惦記的端電壓從設定的初始值逐漸增至滿壓,電機平滑、無級地加速。同時st可
調節(通常在0.5~0.6s之間),這有利于與低壓斷路器之間的配合,防止低壓斷路器的瞬間脫扣器在電機啟動
時誤跳閘。
(2)過載保護功能。一般電機的過載保護是通過熱元件來實現的,熱元件在電動機的啟動瞬間過電流而產生誤
動作。為避免誤動,用戶常加大熱元件的設定電流,因而使得過載保護的靈敏度不夠,使過載保護形同虛設。
而軟啟動器內置的過載保護功能是根據啟動負荷的輕重(即啟動時間的長短)來選擇不同的脫扣特性曲線,以
避免突然啟動過程中誤跳。由于它的過載保護是可編程的,從而為用戶提供了更大的靈活性。選用帶內置過載
保護功能的軟啟動器還可以省去熱繼電器,使控制柜內布線簡單。
(3)保護功能選擇。軟啟動器是具有缺相保護、短路保護、過載保護、逆序保護、過壓保護、欠壓保護等保
護功能,用戶可以根據需要而選擇。
軟啟動器采用三相反并聯晶閘管作為調壓器,將其接入電源和電動機定子之間。這種電路如三相全控橋式整流
電路,使用軟啟動器啟動電動機時,晶閘管的輸出電壓逐漸增加,電動機逐漸加速,直到晶閘管全導通,電動
機工作在額定電壓的機械特性上,實現平滑啟動,降低啟動電流,避免啟動過流跳閘。待電機達到額定轉數時,
啟動過程結束,軟啟動器自動用旁路接觸器取代已完成任務的晶閘管,為電動機正常運轉提供額定電壓,以降
低晶閘管的熱損耗,延長軟啟動器的使用壽命,提高其工作效率,又使電網避免了諧波污染。軟啟動器同時還
提供軟停車功能,軟停車與軟啟動過程相反,電壓逐漸降低,轉數逐漸下降到零,避免自由停車引起的轉矩沖擊。
