一、無線藍牙耳機的組成與技術
無線藍牙耳機作為一種高頻使用的消費電子產品，通常由以下模塊組成：
無線傳輸模塊：負責與音頻播放設備建立藍牙連接。
信號接收與處理模塊：接收并處理藍牙信號。
放大與驅動模塊：放大信號并驅動耳機單元產生振動。
聲音輸出模塊：輸出音頻信號。
涉及的關鍵技術包括無線信號傳輸、藍牙、模數轉換和信號放大等。常用的元器件包括傳感器、藍牙芯片、音頻控制芯片、電源管理芯片、BMS、觸摸芯片、存儲器、二極管、三極管、MOS管、電阻、電容、電感、LED、麥克風和揚聲器等。
二、MOS管在無線藍牙耳機中的應用
MOS管在無線藍牙耳機中主要應用于電源管理模塊，尤其是在電池充電控制電路中。其作用包括：
電池充電控制：控制電流流動，確保電池安全、快速充電，防止過充和過放，延長電池壽命。
電池保護：當電池電壓或電流異常時，迅速切斷電路，防止電池受損或引發安全問題。
以某耳機的充電方案為例，充電電路包括充電接口（如Type C USB）保護電路、充電電路、LED顯示等。過壓與過流保護芯片會在異常時快速關閉充電通路，確保電路安全。
三、低功耗設計的重要性
在無線藍牙耳機設計中，低功耗是一個關鍵考慮因素。MOS管的低功耗特性可以有效降低耳機的整體功耗，延長使用時間。通過優化MOS管的選型和電路設計，實現高效的電源管理。
四、MOS管的選型因素
選擇用于無線藍牙耳機的MOS管時，需要考慮多個因素，包括：
耐壓值：確保MOS管能夠承受電源電路中的最大電壓。
導通電阻（Rds(on)）：越低越好，以減少傳導損耗。
開關速度：影響電源的響應時間和效率，快速開關可減少開關損耗。
熱性能：確保MOS管在預期工作溫度下穩定運行。
封裝類型：影響散熱性能和物理尺寸，SOT-23等小型封裝適合有限空間的電路設計。
五、推薦的MOS管型號
烜芯微提供的適用于無線藍牙耳機的MOS管型號包括：
AO3420
SI2300

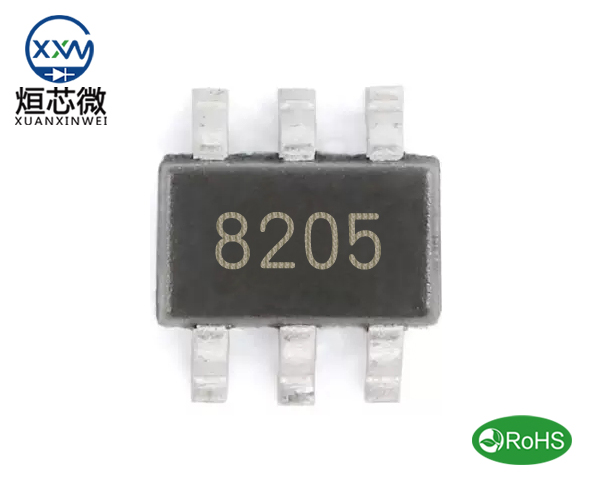

8205A
XXW6206
SD103AW
這些型號的MOS管具有低導通電阻、快速開關速度和良好的熱性能，適合用于無線藍牙耳機的電源管理模塊。
結論
MOS管在無線藍牙耳機中發揮著重要作用，特別是在電源管理和電池保護方面。選擇合適的MOS管需要綜合考慮耐壓值、導通電阻、開關速度、熱性能和封裝類型等因素。通過精心選型和設計，可以確保耳機的高效、穩定運行，提升用戶體驗。
