TTL反相器是TTL電路的基本環節。TTL集成邏輯門電路的輸入和輸出結構均采用半導體三極管，所以稱晶體管—晶體管邏輯門電路，簡稱TTL電路。

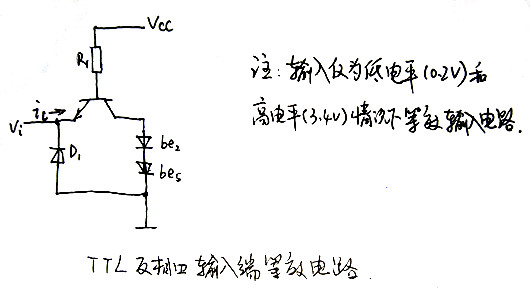

當輸入僅為低電平和高電平時，TTL反相器輸入端等效電路如下：

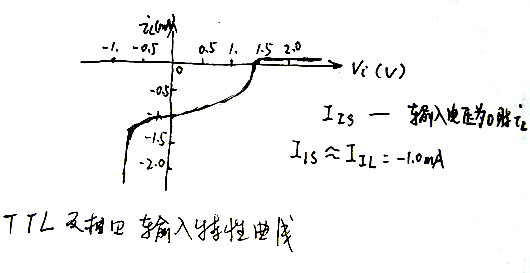

TTL反相器的輸入特性如圖：

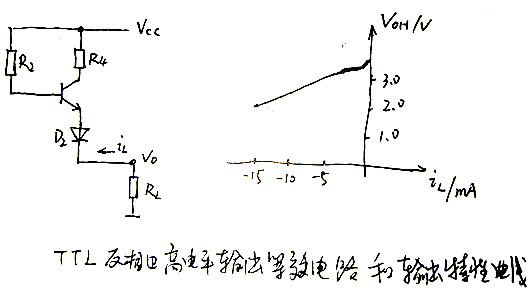

TTL反相器高電平輸出時等效電路和輸出特性曲線如下:

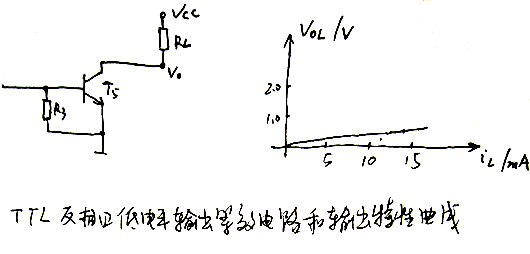

TTL反相器低電平輸出時等效電路和輸出特性曲線如下：
TTL反相器輸入端負載特性如下圖：
灌電流：當輸出為低電平時，負載上的電流。
拉電流：當輸出端為高電平時，負載上的電流。
扇出系數：前級門電路能帶動后級相同門電路的個數。
