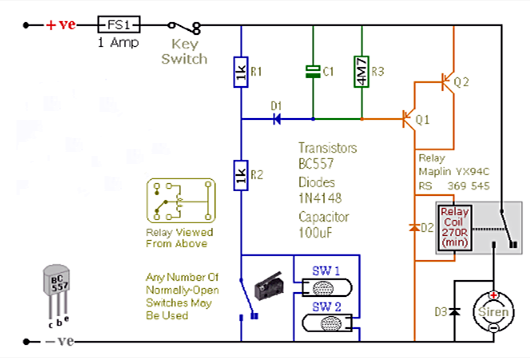

下圖是一個簡單、便宜且易于構建的摩托車報警器。該電路只需要2個晶體管來驅動繼電器，繼電器充當開關來激活蜂鳴器。
可以應用任意數量的常開開關。安裝水銀開關，以確保在移動轉向裝置或?qū)⒆孕熊囂щx其側支架或?qū)⑵鋸闹醒胫Ъ芟蚯巴茣r(shí)它們關閉。使用微動開關固定可拆卸面板以及馱包的蓋子等。盡管至少再一次-警報將重置。關閉需要多長時間取決于您使用的實際部件的特性。您可以通過更改C1和/或R3的值來調整時間以滿足您的要求。

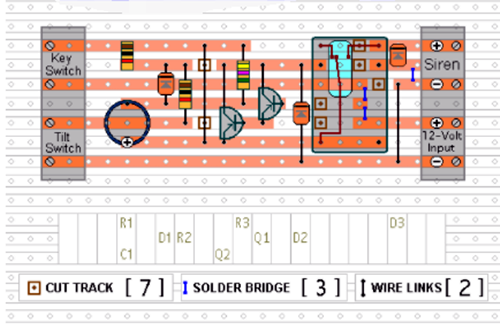

摩托車報警器簡單的PCB連接
需要保護電路板和開關免受元件的影響。潮濕或冷凝會引發故障。沒有接線端子–電路板很小。理想情況下，您需要嘗試找到一個內部有足夠空閑空間的警報器來容納它。
在盡可能靠近電源的地方安裝一個1安培的串聯保險絲。這是非常關鍵的。保險絲用于固定接線，而不是電路板。您可以使用隱藏開關，而不是使用鑰匙開關；或者您可以使用微型繼電器的常閉觸點。
為繼電器線圈接線，以確保它在點火開關打開時通電。然后，每次您關閉點火開關時，警報都會自行設置。
當它不發聲時——電路幾乎不使用存在。這需要使它在其他情況下有所幫助。
例如，由干電池供電并使用繼電器和警報器電壓來適應，它可能安裝在個人電腦或任何其他有被撿起和帶走危險的東西中。低待機電流和自動復位表明，對于此類應用，外部開/關開關可能不是必需的。
