H橋驅動電機，一般都是驅動直流電機，小功率的，電流范圍不是很大。
要想電機能轉動并且能調節方向，采用H橋是比較理想的電子換向驅動。

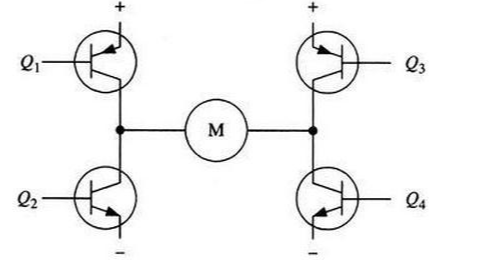

H橋的基本電路一般如下圖：
其中Q1和Q3作為上橋臂，Q2和Q4作為下橋臂。圖中只有對角線的管子開通時，電機才能轉動。比如：
Q1，Q4開通，電機正轉
Q2，Q3開通，電機反轉
Q1，Q3或者Q2，Q4開通時，電機處于制動停止狀態。
圖中，應盡量避免同一個橋臂的兩個管子導通，比如Q1，Q2同時導通或者Q3，Q4同時導通，都會引起管子的燒毀。
圖中，上橋臂Q1和Q3采用PNP型三極管，Q2和Q4采用NPN三極管，因為Q1和Q3是高端驅動，采用了PNP管子就避免帶來驅動電路設計的麻煩。
如果采用三極管和MOS管的結合，那么只要把Q2和Q4替換成N溝通的MOS管就可以，因為N溝通的MOS管比較成熟，也比較常見，價格也OK。

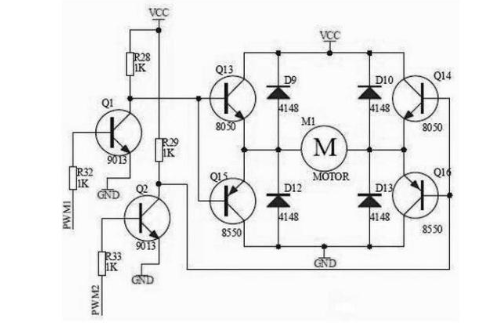

下圖是具體的電路圖：
