利用三極管和穩壓管可以構成一個穩壓保護電路，這個電路經常用來作過壓保護。
先來看一下下面電路穩壓的原理
R3 和 Z1 構成簡單的穩壓電路，當 VIN 的電壓高于 Z1 的穩壓值 Vz 時，Z1 的負極被穩壓在 Vz。
Z1 的負極連接到三極管的基極，三極管發射極 E 是輸出，形成了一個射極跟隨器，也就是說，E 極的電壓隨著 B 電壓變化而變化，但 BE 之間有一個壓降，一般硅管 0.7V 左右，假設 B 極是 6.7V，那 E 極就是 6.7-0.7=6V，所以就有一個公式 VOUT=Vz-Vbe，可以根據 VOUT 來選擇合適的穩壓管。
如下用 Tina-TI 進行仿真驗證

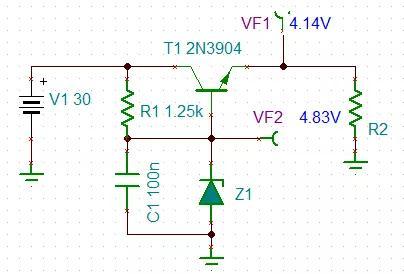

Z1 是 5.1V 穩壓管，限流電阻 R1 是 1.25K，輸入 V1=30V，仿真結果 VF1=4.14V，我們發現這個電路是可以用的。那又有人會說了，三極管導通之后，30V 會直接從 CE 到 VF1，為什么輸出還是 4.14V 呢？
三極管導通之后，E 點電壓會升高，當升高到 Vbe<0.7V，三極管會關閉，IC 電流急劇下降，E 點的電壓急劇下降，當 E 的電壓下降到 Vbe=0.7V，此時三極管再次導通，E 點的電壓往上升，當 Vbe<0.7V 時，三極管再次關閉，如此的循環，使得 E 點的電壓會一直穩定在 4.14V。
R1 的阻值如何確定呢？

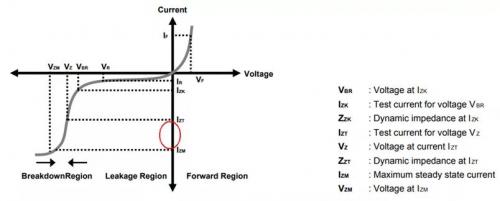

如下是穩壓二極管的特性曲線，結合圖形，更好的可以理解參數，穩壓管的 Breakdown 區域是 Izt~Izm，在這個范圍內，穩壓管的穩壓效果最佳。

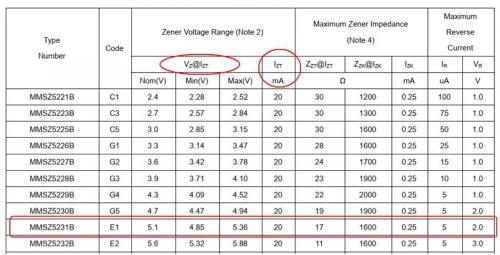

從穩壓管的 SPEC 中我們可以看到，Vz@Izt 這個參數，指在 Izt=20mA 時，穩壓管的穩壓值 Vz=5.1V，也就是說流過穩壓管的電流在 20mA 以上，穩壓效果最佳。
再看上面的仿真圖，忽略流入三極管基極的電流，那可以算出：
R1≤(30-5.1)/20mA=1.245K
但是 R1 的下限又是多少呢？
R1 的下限取決于 Izm，穩壓管有一個參數耗散功率 Pd，正常工作狀態穩壓管不能超過這個值，因?yàn)榉€(wěn)壓值 5.1V 不變，所以流過穩壓管的電流最大 Izm=500/5.1=98mA，所以 R1 最小值為：(30V-5.1V)/98mA=0.25K

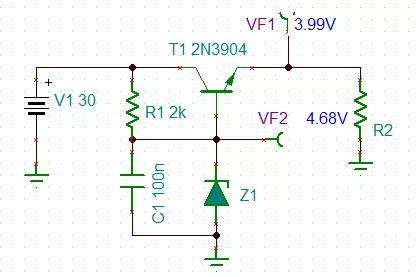

再次仿真，將 R1 改為 2K，加在穩壓管上的電流減小了，VF2 變?yōu)?4.68V，VF1 變?yōu)?3.99V，穩壓效果沒有 R1=1.25K 好，驗證了上面的理論。
電阻 R1 的功率怎么算呢？
按照 R1=1.25K，穩壓管擊穿電流 Izt=20mA 計算，那加在 R1 上的功率為：
P=0.02*0.02*1250=0.5W
所以 R1 的功率需要 0.5W 以上，否則電阻可能會損壞。
