1. 輸出端無過壓,開路保護,當輸出電壓過高的時候容易燒壞TL431及光耦, 因此電路只能適合輸出電壓不超過36V的場合,(這是431的Vak電壓決定的,如果在光耦上面串穩壓管可以提高輸出電壓范圍)
2. 電路的精度由U2與 RCS 保證, 由于TL431的精度是比較高的. RCS的選擇基本上決定了精度.
3. D 4148可以用其他二極管來代替, 這個二極管還有一個比較有意思的作用,可以作為溫度控制,利用二極管Vf的負溫度系數, 當溫度過高的時候,能夠自動限流, 相當于此時RCS上的電壓由二極管鉗位了, 不過一般要到這種程度,溫度得相當高了.
4. R5 R4可以自己調整,提高R5的話,Rcs就會選得越小,這樣功耗也可以小,但實際上電阻匹配也是件相當麻煩的事,所以必須折衷考慮!
5. 此電路中, 損耗集中在 RCS 與 R5上, 絕大部分集中在 RCS上,損耗由于電壓基準相當小了(為零點幾伏),故最大損耗為 Rcs*Iout*Iout, 正因為如此, 此電路的電流大小不要超過 1A .

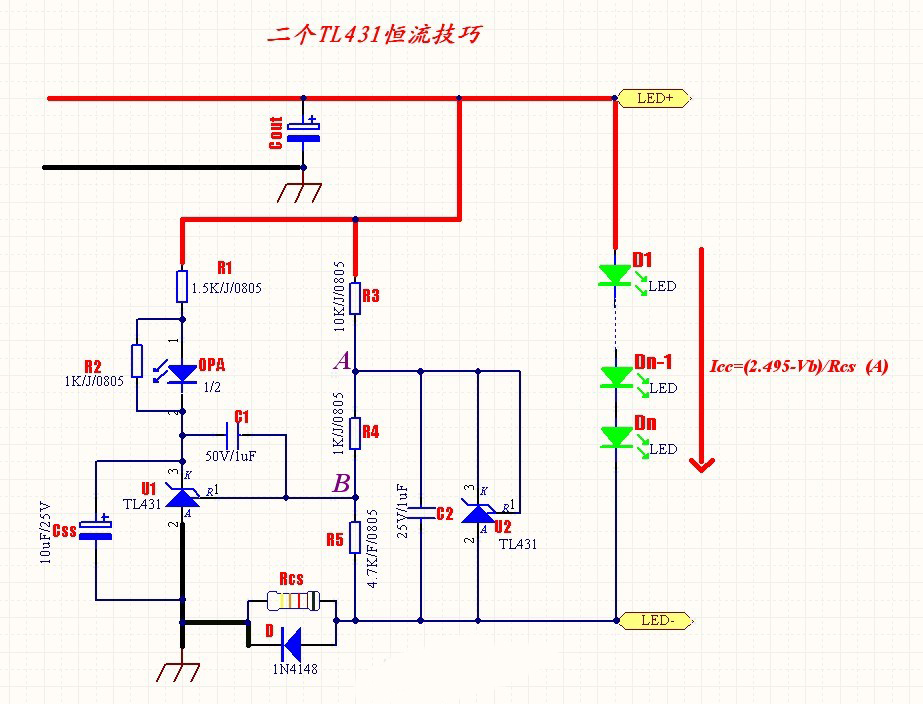

圖 TL431組成的LED恒流電路
先對此圖各個電路元件作一分析：
1.電源整流經Cout濾波后，接在LED燈珠上。Css為U1 TL431提供一個軟啟動電路，在此分析時可以不管.
2.圖中對環路補償作了簡化，只利用了一個C1來調環路增益，可以滿足一般性的要求，如果要更進一步的要求，可以增加環路補償?shù)碾娐罚梢詤⒖汲Ｒ?guī)的電路環路補償設計，此處考慮到本帖的性質，不做過多評論。
3.二極管D 4148用來提供過流或是短路保護，當電流突然過大時，二極管導通，強制電路電流不超過Vf/Rcs(Vf為4148的管壓降)，從而反饋給原邊，如果考慮成本,此二極管可以不要.
4. 電路中U1在電流小于額定電流,也即沒達過流保護時,是不動作的,電路處于開環工作狀態. A點的電壓通過U2的作用,鉗位在2.5V左右.
5. U2作用是提供給U1一個基準電壓,這個電壓由R4 R5的分壓決定, 按照此電路中的參數,分壓電壓大概為2.495*R4/(R4+R5)=2.057V,也即B點的電壓, 然后恒流電流大小為 (2.495V-2.057V)/Rcs,
6. R3的作用提供U2的偏置工作電流,這個值選擇不固定,只要保證TL431能工作就行. C2也有類似于軟啟動及濾波之作用,C2也可以選擇不要.不影響電氣性能.
所有的可以通過一句話來概括: B點電壓是與U1的內部2.495V比較的,當電流增大的時候,通過Rcs的自舉升壓,提高了B點的電位,從而使U1動作,反饋給原邊,而這個臨界電流就是我們用的恒流電流值!
