一、二極管的功能
二極管是最常用的電子元件之一。其最大的特點是單向?qū)?，即電流只能從二極管的一個方向流過。二極管的功能是整流電路，檢測電路，穩壓電路，各種調制電路。它主要由二極管組成。原理很簡單。正是由于二極管和其他元件的發明，我們才誕生了豐富多彩的電子信息世界。由于二極管的作用很大，我們應該如何檢測它們？這個組件實際上非常簡單。只需使用萬用表敲擊阻力文件并測量反向阻力即可。如果它很小，則意味著二極管壞了。如果反向電阻很大，則意味著二極管良好。對于這些基本組件，
二、二極管的識別和檢測
1.二極管識別
晶體二極管通常在電路中用作VD加數字表示，例如：VD5表示編號為5的二極管。

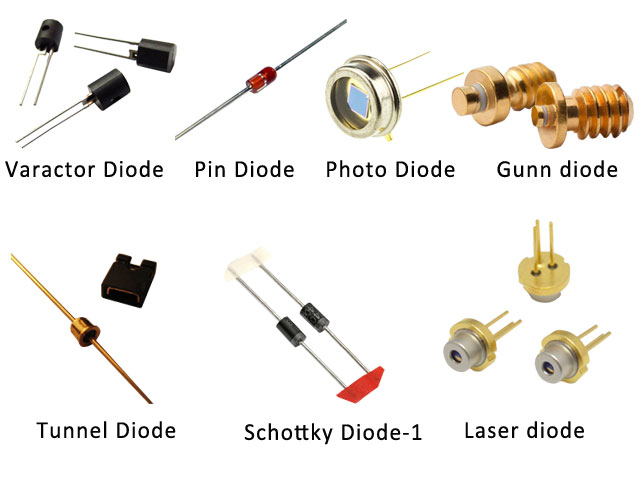

二極管的識別
二極管的識別很簡單：低功率二極管的負極通常在表面上標有色環; 一些二極管也使用“P”和“N”符號來確定二極管的極性，“P”表示正極，“N”表示負極。金屬封裝的二極管通常在表面印有二極管符號，極性相同; LED通常使用引腳的長度來識別正極和負極，長腿是正的，而短腿是負的。
整流橋的表面通常標有內部電路結構或AC輸入和DC輸出的名稱。AC輸入通常用“AC”或“?”表示; DC輸出通常用“+”和“?”符號表示。
由于芯片二極管的形狀多種多樣，極性也有多種方法標記：在引線芯片二極管中，帶有白色環的管末端是負極; 帶有鉛和無色環的芯片二極管中引線的長端是正極; 在無引線芯片二極管中，帶狀物的末端或帶缺口的末端是負極。
2.二極管檢測

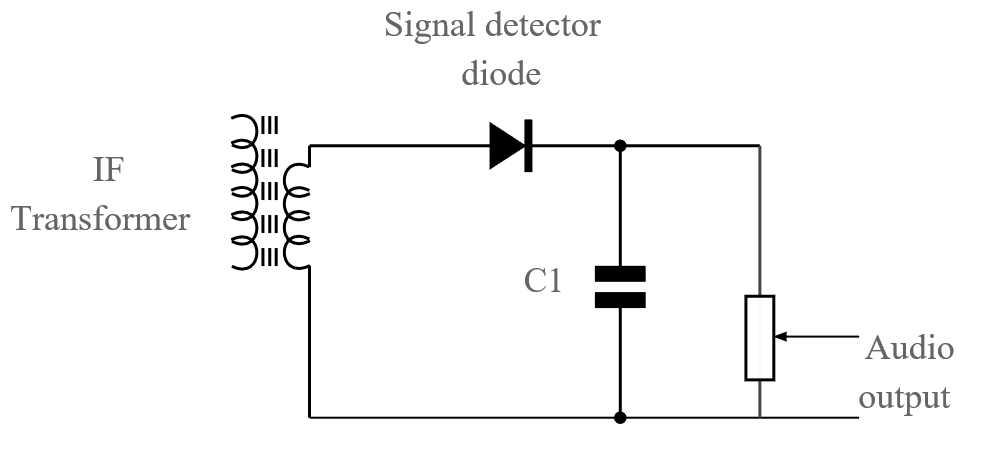

二極管檢測電路圖
當指針式萬用表檢測到二極管時，黑色筆的值較小的一端是正極，連接到紅色測試筆的一端是負極。如果正向和反向電阻是無窮大，則二極管開路; 如果正向和反向電阻均為0，則二極管已短路。在正常條件下，鍺二極管的正向電阻約為1.6kΩ。
當使用數字萬用表測量二極管時，紅筆連接到二極管的正極，黑色測試引線連接到二極管的負極。測得的電阻是二極管的正向?qū)娮瑁拖裰羔樔f用表的指針一樣。相反。
使用數字萬用表的二極管塊檢測二極管更方便：將數字萬用表放在二極管塊中，然后將二極管的負極連接到數字萬用表的黑色萬用表，并將正極連接到紅色測試引線。二極管正向壓降值。不同材料的二極管具有不同的正向壓降值：硅二極管為0.55-0.7V，鍺二極管為0.15-0.3V。如果顯示屏顯示“0000”，則管子短路; 如果顯示“0L”或“過載”，則表示二極管處于打開狀態或處于反向狀態。此時，儀表可以重新測試。
