場效應管有哪些用途
場效應管的主要作用是放大、恒流、阻抗變換、可變電阻和電子開關等。
(1)放大

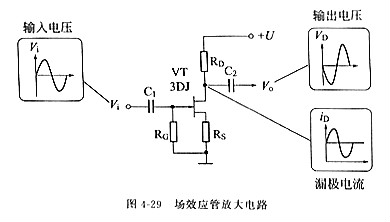

場效應管具有放大作用。如圖4-29所示為mos場效應管放大器，輸入信號Ui經CI耦合至場效應管VT的柵極，與原來的柵極負偏壓相疊加，使其漏極電流I1，相應變化，并在負載電阻RD上產生壓降，經C2隔離直流后輸山，在輸出端即得到放大了的信號電壓UO。In與Ui同相，UO與Ui反相。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。
(2)恒流
場效應管可以方便地構成恒流源，電路如圖4-30所示。恒流原理足如果通過場效應管的漏極電流ID因故增大，源極電阻Rs上形成的負柵壓也隨之增大，迫使ID回落，反之亦然，使ID保持恒定。恒定電流Il
，式中UP為場效應管夾斷電壓。
，式中UP為場效應管夾斷電壓。(3)阻抗變換

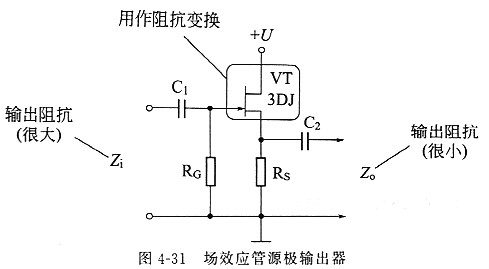

場效應管很高的輸入阻抗非常適合作阻抗變換。如圖4-31所示為場效應管源極輸出器，電路結構與晶體三極管射極跟隨器類似，但由于場效應管是電壓控制型器件，輸入阻抗極高，因此場效應管源極輸出器具有更高的輸入阻抗Zi和較低的輸出阻抗Zo，常用于多級放大器的高阻抗輸入級作阻抗變換。
(4)可變電阻

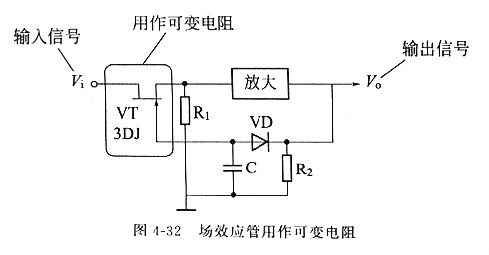

場效應管可以用作可變電阻。如圖4-32所示為自動電平控制電路，當輸入信號Ui增大導致u。增大時，由Uo經二極管VD負向整流后形成的柵極偏壓一UG的絕對值也增大，使場效應管VT的等效電阻增大，Ri與其的分壓比減小，使進入放大器的信號電壓減小，最終使Uo保持基本不變。
(5)電子開關

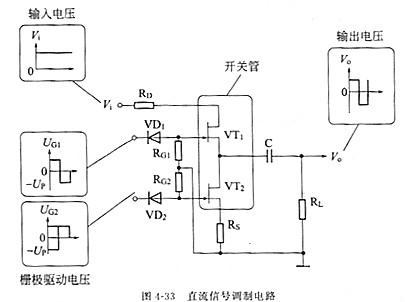

場效應管可以崩作電子開關。如圖433所示為直流信號調制電路，場效應管VT1、VT2工作于開關狀態，其柵極分別接人頻率相同、相位相反的方波電壓。當VT1導通VT2截止時，Ui向C充電；當VT1截止VT2導通時，c放電；其輸出Uo。便是與輸入直流電壓ui相關的交變電壓。
